Metalen afdichtingen
Metalen C- seals, al dan niet veer ondersteund, zijn hoogwaardige afdichtingen die worden ingezet in toepassingen waar extreme omstandigheden de norm zijn.
Ze bieden een uitzonderlijke combinatie van terugverende eigenschappen, lekdichtheid en temperatuurs- en drukbestendigheid, waardoor ze veelal gebruikt worden in high-end toepassingen uit de ruimtevaart , Olie & Gas en energie sector (waterstof, nucleair, turbines,…)
C-Seals

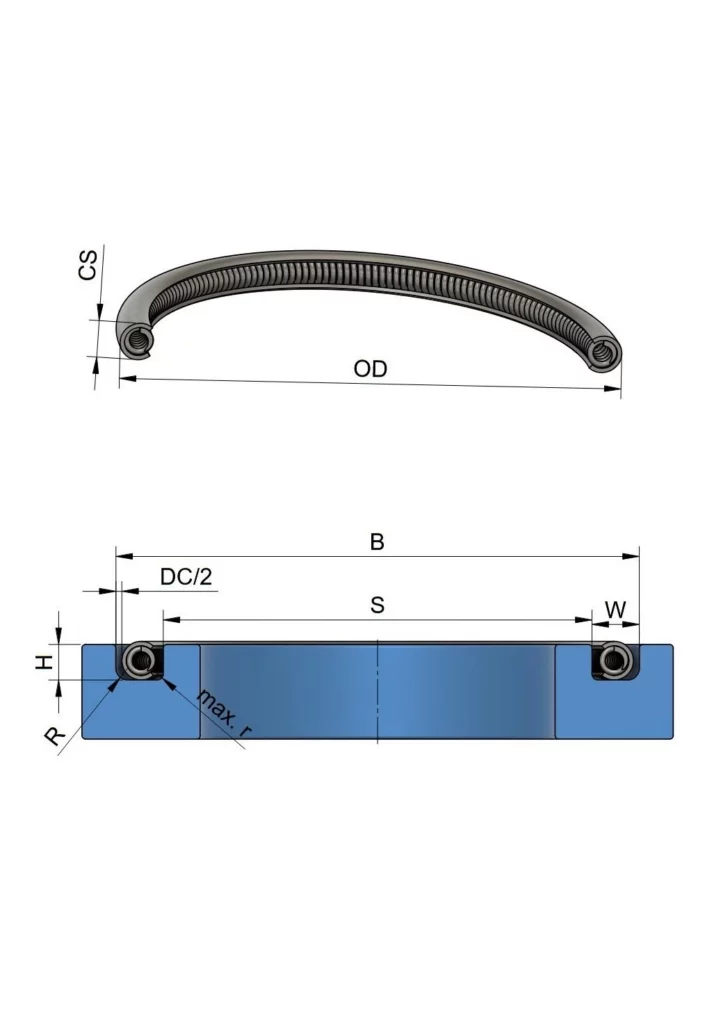

Statische C-seals (al dan niet veerondersteund)
- worden in de richting van de as (axiaal) samengedrukt
- zijn ideaal wanneer er weinig inbouwruimte beschikbaar is
- Ideaal bij extreme eisen voor lekwaarde
- Lagere boutkrachten tov andere metalen dichtingen
- Stellen hoge eisen aan groefafmetingen en oppervlakte kwaliteit
- Veerkrachtig: kunnen boutrelaxatie en flensopening opvangen
Binnen deze configuratie bestaan twee veelgebruikte uitvoeringen:
I-C (Cavity oriented to the inside):
- caviteit van de C is naar de binnenzijde gericht
- Inwendige drukken
E-C (Cavity oriented externally ):
- caviteit van de C is naar de buitenzijde gericht
Uitwendige drukken + UHV toepassigen
In vergelijking met elastomeer- of composietafdichtingen behouden C-seals hun mechanische eigenschappen bij
- cryogene & zeer hoge temperaturen
- Ultrahoog vacuüm
- Extreem hoge drukken
- Compenseren boutrelaxatie en/of flensopening zonder in te boeten aan de gestelde klanteneisen
C-seals worden daarom vaak ingezet in veeleisende toepassingen waar absolute betrouwbaarheid, lage lekkagewaarden en lange levensduur cruciaal zijn.
Axiale C- seals A-CN|A-CS
Axiale C-seals zijn metalen afdichtingen die
- die specifiek ontworpen zijn om axiale druk op te vangen.
- Radiaal lichtjes worden gecomprimeerd
- De caviteit van de seal is hierbij naar boven of beneden gericht, afhankelijk van de drukrichting en de gewenste prestatie.
- Zijn veeleisend mbt oppervlakte kwaliteit van de as en het huis
Ze worden ingezet wanneer de afdichting plaatsvindt tussen twee concentrische cilinders, waarbij de seal afdicht op de radiale contactvlakken. Dit maakt ze bijzonder geschikt voor een brede reeks statische en semi-dynamische toepassingen.
Typische toepassingen zijn onder meer:
Plunger- en stemafdichtingen in valven, beperkte lineaire of roterende beweging
Afdichtingen binnen cilinder-huis assembly’s in hydraulische en pneumatische componenten
Aerospace actuators, owv de hoge betrouwbaarheid
(Cryogene) Temperatuur afhankelijke systemen waarbij thermische krimp de sealprestaties niet mag beïnvloeden
Voor bidirectionele druktoepassingen kunnen twee axiale C-seals rug aan rug worden gemonteerd. Dit creëert een dubbele afdichtlijn en garandeert een veilige werking in systemen waar druk van beide zijden kan optreden.
Gemachineerde dichtingen
Machined Seals – Volledig op maat voor veeleisende toepassingen
Naast onze metalen C-seals biedt Provecta ook een breed gamma machined seals, zoals U-seals, V-seals, K-port seals en andere complexe profielen die rechtstreeks worden gedraaid uit high-performance legeringen.
In tegenstelling tot gestandaardiseerde afdichtingen bieden machined seals maximale ontwerpvrijheid, zo kunnen:
- het profiel,
- de wanddikte
- het elastisch gedrag
- de contactzones / dichtingsvlakken
volledig worden afgestemd in functie van vaak uitdagende applicatie parameters.
Deze maatwerkdichtingen worden vooral ingezet bij:
- extreme druk
- Extreme temperatuurscondities schommelingen
- frequente thermische cycli
- extreme eisen naar lekwaarde
Door het afdichtingsprofiel te optimaliseren voor de toepassing, behalen machined seals vaak een nog hogere betrouwbaarheid dan klassieke standaardoplossingen.
Machined seals vinden hun toepassing in onder meer:
- Onderzeese apparatuur waar hoge druk, agressieve media en temperatuurschommelingen kritische factoren zijn.
- Aerospace- en raketmotoren, waar strikte tolerantiecontrole en thermische stabiliteit essentieel zijn. (Bijvoorbeeld: diverse motoren in de Europese lanceerprogrammeringen gebruiken op maat ontworpen U- en V-profielen.)
- Cryogene systemen, waar materiaaleigenschappen sterk variëren
Door de vrijheid van het ontwerp (geometrie + legering + oppervlakteafwerking) biedt Provecta oplossingen aan die perfect aansluiten op de mechanische en thermische vereisten van de applicatie.
